耐高壓絕緣膠墊,絕緣墊相關知識

文章出處： 人氣：發表時間：2018-04-08 11:54

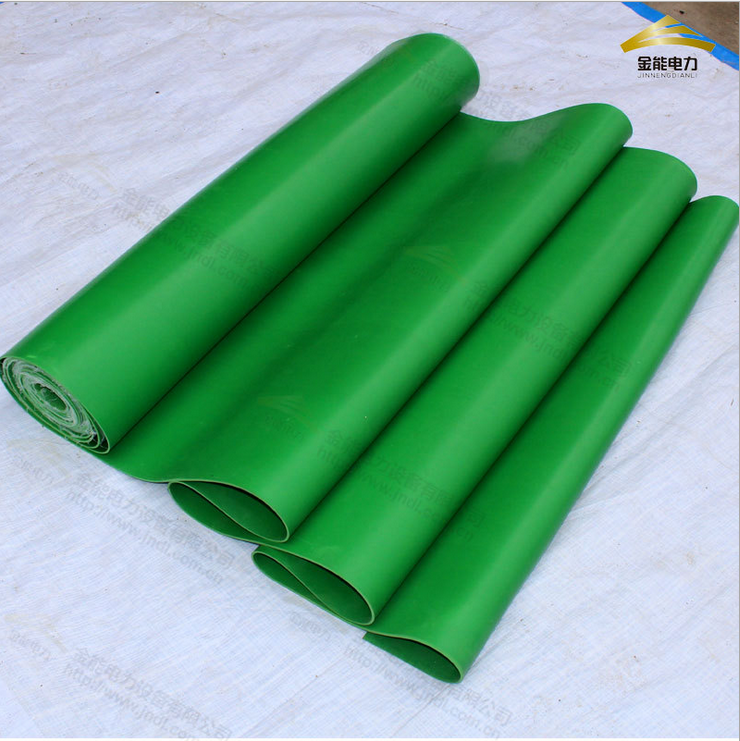

    絕緣膠墊知識
   絕緣膠墊是配電房、發電廠、變電站、配電盤、加油站柴發機室等地方不可缺少的保護用品。但是部分加油站使用的絕緣膠墊過于窄小，擺放的位置也較為偏僻，甚至有的局部會有隆起，有油污，使用者在檢查配電房配電柜、打開營業室配電盤的時候雙腳并沒有完全站立在絕緣膠墊上，這就使原本應該起到保護性作用的絕緣膠墊完全成為了擺設。一旦發生危險，將直接威脅使用者的生命安全。
    絕緣膠墊的作用就是與地面絕緣，避免使用者接觸到火線時，人體與地面形成閉合的電路，保護使用者的人身安全。那么合格的絕緣膠墊應符合哪些標準呢？根據現在實行有效的絕緣膠墊國家標準《DL/T 853-2004帶電作業用絕緣墊》和《電業安全工作規程》變電站、發電廠、配電室、配電盤、加油站柴發機室等電氣部分，絕緣膠墊的鋪設應符合一下要求：
長寬不能低于600毫米，厚度應該根據具體電壓的高低來決定，不能過低。配電室電壓35kv應選10-12mm厚絕緣膠墊，電壓10kv應選擇8mm厚絕緣膠墊，低壓500v以下應選5mm厚絕緣膠墊。根據《加油站操作員技能鑒定試題集》的說明，加油站的絕緣膠墊應達到10kv高壓，以8mm厚絕緣膠墊為宜！
    當然選擇絕緣膠墊也不能只看厚度，主要的是質量。厚度達到了質量不合格也是沒有什么作用的！優質的絕緣膠墊應符合一下標準：
     上下表面要平整，不能有小孔、裂縫、局部隆起、切口、夾雜導電異物、折痕、空隙、凹凸波紋及鑄造標志等破壞均勻性和損壞表面光滑的缺陷，以防止降低耐壓標準，縮短擊穿時間。
在日常的使用過程中也要注意對絕緣膠墊的養護，不能在潮濕的環境中使用（會破壞其絕緣性）禁止與油、酸、堿或其他有害物質接觸，以免被腐蝕達不到應有的絕緣效果。不能近距離接觸熱源，避免陽光直射（陽光直射會加速絕緣膠墊老化），防止尖銳的物體碰撞或劃（以免出現裂痕），否則都有可能失去他應有的絕緣作用。  儲存時應在干燥通風的環境中，遠離熱源1米以以上。
    特別注意的是加油站員工的工鞋是防靜電的鞋，其具有良好的導電性，作用與電工用的鞋正好相反。平時更要注意絕緣膠墊的保養與鋪設，在操作配電柜、配電盤和柴發機時，一定要確保雙腳全部站立在絕緣膠墊上。
    絕緣膠墊常規配置
    （1）5KV絕緣膠墊厚度：3mm 比重：5.8KG/m2 顏色：紅，綠，黑
    （2）10KV絕緣膠墊厚度：5mm 比重：9.2KG/m2 顏色：紅，綠，黑
    （3）15KV絕緣膠墊厚度：5mm 比重：9.2KG/m2 顏色：紅，綠，黑
    （4）20KV絕緣膠墊厚度：6mm 比重：11KG/m2 顏色：紅，綠，黑
    （5）25KV絕緣膠墊厚度：8mm 比重：14.8KG/m2 顏色：紅，綠，黑
    （6）30KV-35KV 絕緣膠墊厚度：10mm 12mm 比重：18.4KG/m2 22 KG/m2 顏色：紅，綠，黑。
    絕緣膠板檢測規則
    1、組批與取樣 以30T相同類型的絕緣膠板為一批。半月產量不足30T時，以半月產量為一批。每批隨機取10卷先進行規格尺寸和表面質量的檢驗，然后從10卷中隨機抽出一卷，從距端部30CM起取足夠試樣進行物理性能檢驗。
    2、型式檢驗
    2.1檢驗項目
    本標準所列的全部技術要求均為型式檢驗項目。在正常情況下，熱空氣老化、耐熱、耐低溫等項目，每季度檢驗一次，耐臭氧每半年檢驗一次。
    2.2 判定規則
    絕緣膠板的規格尺寸及表面質量的抽檢批量及判定方法同上。物理性能的檢驗如有一項指標不符合要求，則應另取雙倍試樣進行該項復試，如仍不符合要求，則該批或該時期產品為不合格品。
    絕緣膠板檢測項
    1、外觀及規格尺寸。外觀：斑痕或凹凸不平：深度或高度不得超過膠墊厚度公差；氣泡：每平方米內，面積不于1cm2的氣泡不超過5個，任意兩個氣泡間距離不小于40mm；雜質：深度及長度不超過膠墊厚度不小于40mm；邊緣不齊或海綿狀：寬度不超10mm，長度不超過膠墊總長的1/10；裂紋：不允許有。
    2、硬度（邵爾A）度：55-70.
    3、拉伸強度及扯斷伸長率：拉伸強度≥5.0；扯斷伸長率≥250%。
    4、定伸（150%）永久變形：≤25%。
    5、熱空氣老化（70°×72h）：≤30%.
    6、吸水性：≤1.5%.
    7、電絕緣性能實驗：耐電壓實驗：5-35kv保持1min，應無擊穿現象。擊穿電壓實驗：≥45kv。
